BS700MCK (BS700MCK2): сварка, резка, гибка и...

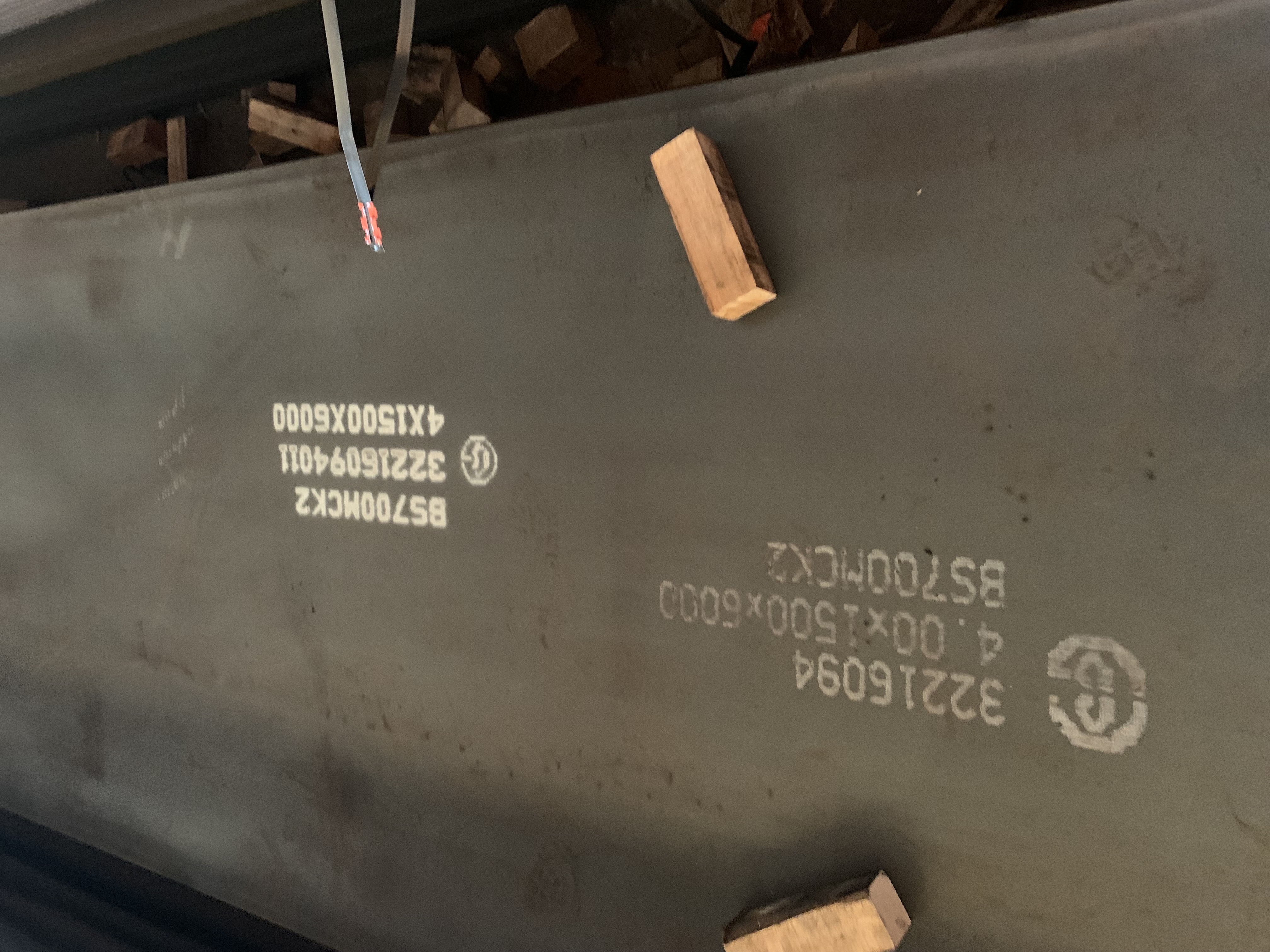

Что это за сталь BS700MCK (также известная как BS700MCK2) — прямой аналог европейской S700MC и функциональная замена Strenx 700MC. Предел текучести ≥700 МПа. Разработана специально для холодной гибки и вальцовки: сочетает высокую прочность с пластичностью, позволяя получать сложные профили без трещин. Применяется для крановых стрел, рам, лонжеронов и ответственных металлоконструкций. Сварка BS700MCK Подогрев: согласно руководству Baosteel (BS600–BS960), для толщин до 10 мм при температуре воздуха выше +5°C подогрев не требуется. Для толщин 10–14 мм — рекомендуется 75°C. Проволока: св-08Г2 (ER70S-6) для сварки с обычными сталями. Для BS700MCK+BS700MCK рекомендуется проволока с более высоким пределом прочности (ER80S-G или BH700-II) для равнопрочного шва. Режимы (GMAW, 80%Ar+20%CO₂): контролируйте погонную энергию. Для BS700MCK (аналог BS800E) рекомендуемое тепловложение — ≤ 8–12 кДж/см (в зависимости от толщины). 2–6 мм: ток 120–160 А, напряжение 20–24 В 8–12 мм: ток 180–220 А, напряжение 24–28 В 14–16 мм: ток 240–280 А, напряжение 26–30 В Важно: максимальная температура между проходами — 150°C (для предотвращения разупрочнения). После сварки термообработка не требуется. Резка BS700MCK Лазерная/плазменная резка: предпочтительна, так как дает минимальную зону термического влияния и высокое качество кромки. Газовая резка (кислород): для толщины 6 мм рекомендуются параметры: давление кислорода 0,35–0,45 МПа, давление ацетилена 0,03–0,05 МПа, скорость резки 10–15 мм/с. Не рекомендуется использовать окислительное пламя (с избытком кислорода) — качество кромки хуже, ЗТВ шире. Гибка BS700MCK (холодная, 90°) Минимальный радиус пуансона (R/t, по данным Baosteel): Для толщин 2–16 мм — R/t = 1,0 . Важно: BS700MCK склонна к пружинению больше, чем обычная сталь. Рекомендуется использовать перегиб для компенсации ориентировочно 5-7 градусов. Сравнение с аналогами (S700MC, Strenx 700, ММК, Северсталь) Предел текучести: BS700MCK — ≥700 МПа; S700MC — ≥700 МПа; Strenx 700МС — ≥700 МПа; MAGSTRONG S700MC (ММК) — ≥700 МПа; Powerform 700 (Северсталь) — ≥700 МПа. Ударная вязкость -40°C: BS700MCK — ≥27 Дж; S700MC — ≥27 Дж; Strenx 700 — ≥27 Дж. Мин. толщина: BS700MCK — 2 мм ; S700MC — 2 мм; Strenx 700 — 2 мм; MAGSTRONG S700MC — 3 мм; Powerform 700 — 4 мм. Макс. толщина: BS700MCK — 16 мм; S700MC — 10 мм; Strenx 700 — 10 мм; MAGSTRONG S700MC — 15 мм; Powerform 700 — 6 мм. Радиус гибки (R/t): BS700MCK — 1,0 (по Baosteel для 180°); Powerform 700 — 1,4 (по Северстали 90°); SSAB Strenx 700MC 90° — 0,8–1,6. Типоразмеры Толщина 2–16 мм; ширина 1200, 1250, 1500, 1800, 2000 мм; длина 6000, 8000, 9000, 10000, 12000 мм.
