NM500: сварка, резка, гибка и сравнение с Ha...

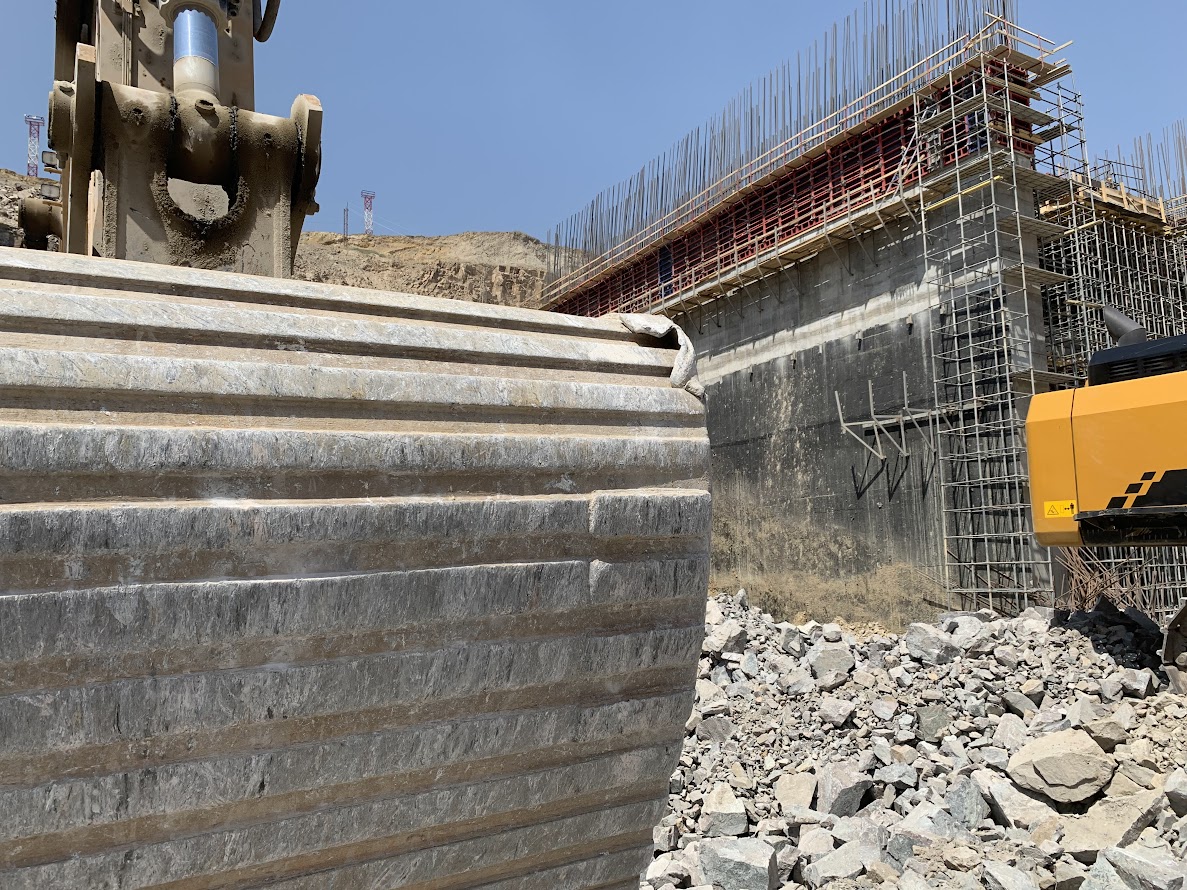

Что это за сталь NM500 — прямой аналог Hardox 500, Quard 500 и MAGSTRONG H500. Твёрдость 500 ± 30 HBW. Ключевое преимущество перед европейскими аналогами: в сертификате (MTC) указана ударная вязкость при -40°C (KV2 ≥27 Дж), предел текучести (≥1150 МПа) и предел прочности (≥1400 МПа). Это данные, которые нужны инженеру для расчёта и технологу для режимов резки и сварки. Сварка NM500 Подогрев: для стандартной NM500 рекомендуется 175–200°C (в зависимости от толщины и жёсткости конструкции). Для небольших толщин (4–12 мм) может поставляться NM500 с улучшенной свариваемостью, допускающей сварку без подогрева. Проволока: св-08Г2 (ER70S-6) для сварки с обычными сталями; для NM500+NM500 — ER80S-G или ER90S-G (св-08Г2 при отсутствии требований к равнопрочности шва). Режимы сварки (MAG, CO₂): 3–6 мм: ток 120–160 А, напряжение 18–22 В, скорость 300–400 мм/мин 8–12 мм: ток 180–220 А, напряжение 22–26 В, скорость 250–350 мм/мин 16–20 мм: ток 240–280 А, напряжение 26–30 В, скорость 200–300 мм/мин Важно: контролируйте погонную энергию (около 10 кДж/см), применяйте многопроходную сварку, температура между проходами не должна превышать 225–250°C . После сварки рекомендуется замедленное охлаждение. Резка NM500 Подогрев перед термической резкой (газ, плазма): до 30 мм: без подогрева (рекомендуется снизить скорость резки) 30–50 мм: 150°C 50–60 мм: 175°C более 60 мм: 200°C Важно: NM500 более чем NM450 склонна к образованию водородных трещин при резке. Для толщин более 30 мм предварительный подогрев обязателен. После резки желательно замедленное охлаждение. Гибка NM500 Минимальный радиус гибки: до 8 мм: 4,0 × t 8–20 мм: 5,0 × t более 20 мм: 7,0 × t Сравнение с российскими и европейскими аналогами Твёрдость: NM500 — 500 ± 30 HBW; Hardox 500 — 475–525 HBW; MAGSTRONG H500 (ММК) — 470–530 HBW. Ударная вязкость -40°C: NM500 — ≥27 Дж; Hardox 500 — ≥27 Дж (в MTC не всегда); MAGSTRONG H500 — ≥30 Дж. Мин. толщина: NM500 — 3 мм; Hardox 500 — 2 мм; MAGSTRONG H500 — 4 мм (по данным дистрибьюторов). Макс. толщина: NM500 — 100 мм; Hardox 500 — 103 мм; MAGSTRONG H500 — 40 мм. Радиус гибки (до 8 мм): NM500 — 4,0 t; Hardox 500 — 4,0 t; MAGSTRONG H500 — 4,5 t. Типоразмеры 3–20 мм: ширина 1200, 1250, 1500, 1800, 2000 мм; длина 6000, 8000, 9000, 10000, 12000 мм. 20–100 мм: ширина 2000, 2200, 2500 мм; длина 6000, 8000, 9000 мм.
